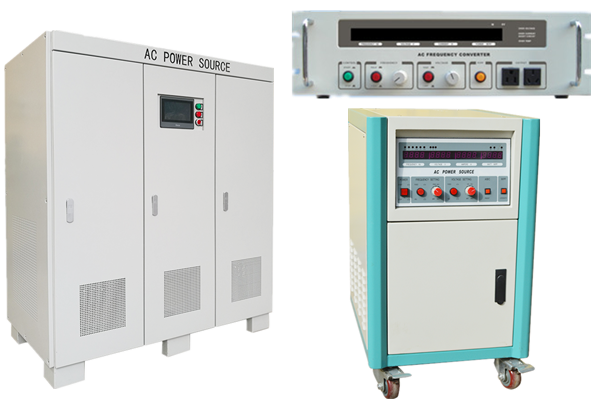

单相变频电源

产品特点 :

产品简介 NH11/NH31系列单相变频电源可提供世界各国电网供电电压,适用于出口电器生产厂、实验室、国防军工等行业。NH11系列单相变频电源采用数字分频与锁相技术,双闭环反馈,I

立即咨询
  • 产品详情

产品简介

    NH11/NH31系列单相变频电源可提供世界各国电网供电电压,适用于出口电器生产厂、实验室、国防军工等行业。NH11系列单相变频电源采用数字分频与锁相技术,双闭环反馈,IPM/IGBT智能化输出,动态特性好,负载适应性强,效率高,操作简单,是目前技术性能优秀的产品。

产品应用领域

      产品广泛应用于家电、电机、电动工具、开关电源、变压器、电压/电流互感器、认证检测机构、高校科研院所实验室等行业。

产品特点

1、电源采用先进的双闭环反馈控制技术、成熟的SPWM调制技术、IGBT驱动技术,输入输出使用隔离变压器实现电气隔离。响应迅速,输出稳定。根据设置输出各种频率的纯净正弦波,适合模拟各国电网供电;

2、为保证冲击性负载的正常启动和运行,电源具备高达3倍额定电流的抗冲击能力。适用于各种冲击性负载以及阻性、容性、感性、混合型负载;

3、自保护功能全面:对IGBT及变压器等关键部件进行实时检测(如短路/过流/过热等保护)、对电源输入端口及输出端口进行实时检测(如过压/欠压/缺相等保护)。

4、通过快捷键可快速切换常用电压频率设定值。

5、安全键锁功能:客户在设定完成及长时间运行情况下,可进入键盘锁定状态,防止误操作。

6、丰富的远程控制接口:客户可以选配RS232、RS485、开关量、模拟信号等多种远程通讯/远程控制方式,实现远端对电源的控制。

7、智能温控调节风机,降低噪声,延长寿命。

8、具备键盘操作和旋转编码器旋钮操作两种调压调频方式,适应用户操作习惯。

产品技术参数



 参数



型号

NH-

11

010

11

020

11

030

11

050

11

100

31

150

31

200

31

300

31

450

31

600

输出容量

(kVA)

1

2

3

5

10

15

20

30

45

60

输出功率因数

0.8

工作方式

SPWM方式,正弦波输出。

电源输入

单相AC220V±15%;

50/60Hz±5%。

三相四线AC380V±15%;

50/60Hz±5%。

输出相数

单相

输出频率

范围:40.0~70.0Hz,调节步幅为0.1Hz;额定:50/60Hz

频率精度

≤0.1%

频率稳定度

≤0.01%

输出电压

(低档)1.0~150.0V,(高档)150.1~300.0V,调节步幅为0.1V

额定电压:120V/240V

额定输出电流

(A)

低档

8.4

16.6

25.0

41.6

83.4

125

166

250

375

500

高档

4.2

8.3

12.5

20.8

41.7

62.5

83.3

125

187.5

250

源电压效应

≤1%

负载效应

≤1%

输出电压失真度

≤1.5%(阻性负载,额定频率和电压下)

动态特性

100%突加突卸负载,电压突变≤5%,恢复时间20ms。

保护装置

短路保护,过载保护,过流保护,功率器件过热保护等。

过流(过载)

保护特性

105% 10分钟;120% 1分钟;150% 30秒;200% 10秒;300%立即保护。

记忆功能

自动记忆上次启动运行参数

预置功能

在待机状态时,可预置输出频率、输出电压等参数。

在线调整功能

在运行状态时,可在线调整输出频率、输出电压。

通信接口

可选配RS232或RS485通讯,标准工业MODBUS RTU通讯协议。

输出 /显示

精度

电压

分辨率:0.1V   精度:±(0.5%×读数值+0.1%×满量程值)

电流

分辨率:0.01A/0.1A  精度:±(0.5%×读数值+0.1%×满量程值)

功率

分辨率:1W  精度:±1%(功率因数0.8以上)

显示方式

LED显示

效率

≥80%

≥85%

噪声等级

≤65dB

外形尺寸

宽×深×高(mm)

A

B

C

D

E

F

A:440*400*135;B:482*482*221;C:410*560*650;D:460*680*830;E:510*850*1000;F:1000*780*1250。

工作环境

温度:0~40℃    相对湿度:≤90%RH

备注:接受大功率及非标产品的特殊定制。
