【产品简介】
脉冲电镀电源是最新一代电镀电源产品,又名平波/双向脉波可调开关电源;它通过将工频交流电整流为直流高压电源,通过高频电压变换及高频整流产生低压大电流电源,再通过LC滤波成纯直流电源,然后送到一个不对称的全桥变换电路(又称斩波电路),产生一个人为的平波(即纯直流)或双向脉冲方波输出。由于采用了先进的工作原理,使用双核微电脑控制,大屏幕LCD显示,所以,本开关电源具有外形美观,显示直观,控制速度快,节能、轻便、输出波形可调波形的占空比可调,容易操作等一系列普通电源不具备的优点。采用MOTOROLA、IR、FAIRCHILD等公司的半导体元件制造,工作可靠、功能完善,用途广泛,特别适用于贵金属电镀、PCB电路板电镀、半导体电镀等领域;镀金、镀银等贵重金属的精密电镀。
【产品用途】
适用于贵金属电镀、PCB电路板电镀、半导体电镀等领域;镀金、镀银等贵重金属的精密电镀。
脉冲电镀电源具有以下特点:
1.可靠性强,保证设备安全运行,减少故障发生。
2.保护功能全面,有输入过压保护、欠压保护、短路保护、输出过热、过流缺相保护等。
3.体积小、重量轻、效率高、控制精度高,节省电能和使用空间。
4.技术含量高,稳定性强,提高工作效率。
5.数字显示,直观明了。
6.控制方式分为近控或远程控制(PLC分体式)、多台集群控制,操作简单方便。
7.箱体使用镀锌板烤粉,设备内部设计为密封结构,防酸碱、耐腐蚀,增加了电源产品在恶劣环境下的使用寿命。
【技术参数】
输出波形 |
平波、正反向脉冲方波可调 |
可调脉波频率范围 |
1~3000Hz |
正负脉冲占空比调节范围 |
0~100% |
输出电压 |
0-6/0-12V/ |
输出电流 |
0-50A/100A/200A/300A/500A/1000A |
平波时纹波系数 |
≤5% |
转换效率 |
≥90% |
控制精度 |
≤0.1A/V |
电压稳定值 |
≤0.5% |
电流稳定值 |
≤1% |
输出电压 |
0~15V |
输出电流 |
0~30A |
输出控制方式 |
稳压/稳流可转换 |
输出保护方式 |
在额定值时限压、限流及过热保护 |
输入保护方式 |
欠压保护 |
工作方式 |
可满载不间断工作 |
冷却方式 |
强迫风冷 |

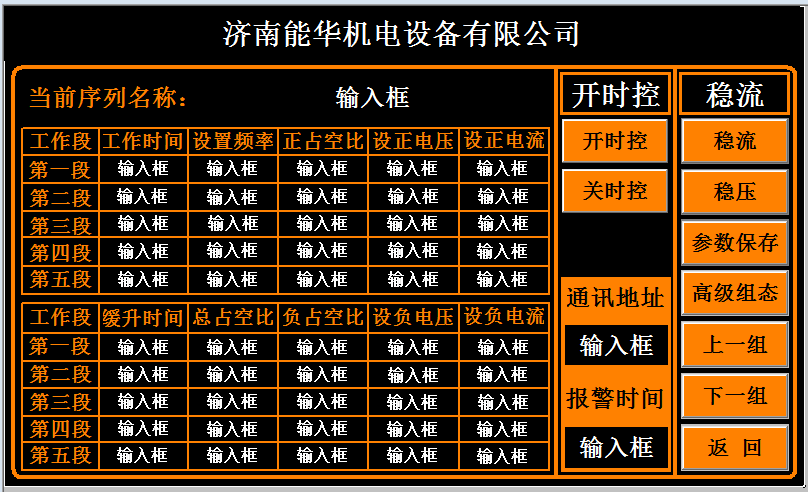

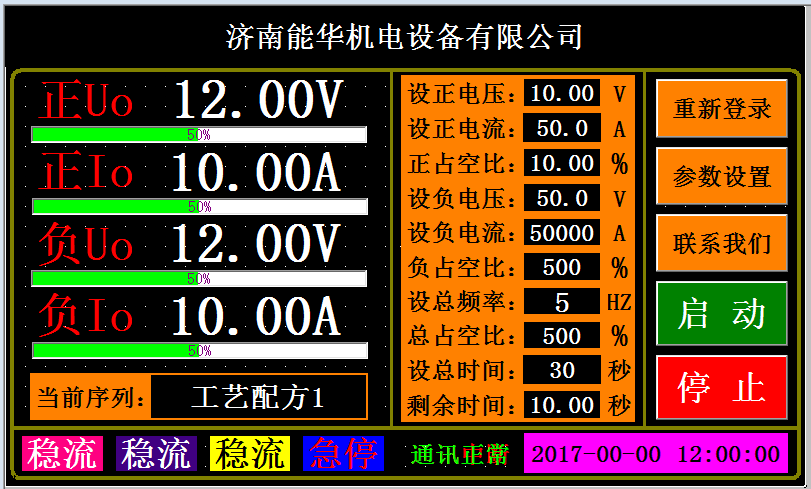

【操作界面】
