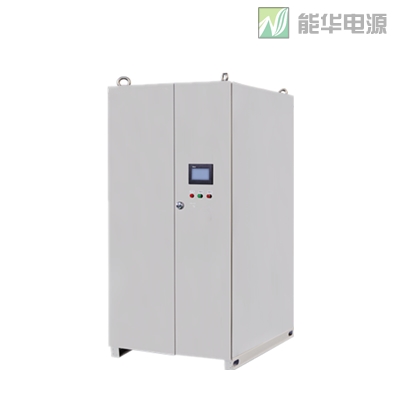

电解电源

产品特点 :

一、概述: 高频电解电源,采用高性能IGBT模块和进口控制板,输出电压可达50KV,输出电流可达50KA,精度高,纹波小。电解电源在稳流状态时,可设定稳流工作点,输出电流能在额定范围

立即咨询
  • 产品详情
一、概述:
高频电解电源,采用高性能IGBT模块和进口控制板,输出电压可达50KV,输出电流可达50KA,精度高,纹波小。电解电源在稳流状态时,可设定稳流工作点,输出电流能在额定范围内连续可调,电解电源稳压状态时,可设定稳压工作点,输出电压额定范围内连续可调,电解电源广泛应用于大型电机调速,电容器铝箔化成,电池充电,金属电解,电解水,电解锌电源,电解铜电源,电解铝电源,电解铅场合,效率高,寿命长,操作简单,比工频设备节能20%,重量轻,体积小。

二、电解电源技术指标:
1.电压调节范围:0-最大值连续可调
2.电流调节范围:0-最大值连续可调
3.电源工作状态:稳压/稳流
4.负载效应:小于1%
5.源效应:小于1%
6.电源保护:短路、掉电、过流、过压、缺相、相序保护
7.电解电源保护:过流、过压保护
8.移相范围为:120 °
9.冷却方式 :自然风冷+风扇
10.耐压强度:AC1500V,1min
11.环境温度:-10℃~+40℃
12.输入电源:~380V±10% 50HZ
13.可以0-5V/0-10V/4-20mA的PLC模拟信号控制或RS485及RS232智能控制

三、电解电源规格:

序号 名称/型号 序号 名称/型号
1 8V,1200A 57 150V,300A
2 12V,2000A 58 150V,400A
3 18V,500A 59 150V,500A
4 18V,1000A 60 150V,1000A
5 24V,100A 61 150V,1500A
6 24V,150A 62 200V,100A
7 24V,200A 63 200V,150A
8 24V,300A 64 200V,200A
9 24V,500A 65 200V,300A
10 24V,800A 66 200V,500A
11 24V,1000A 67 200V,1000A
12 24V,2000A 68 250V,100A
13 24V,3000A 69 300V,50A
14 24V,5000A 70 300V,80A
15 30V,100A 71 300V,100A
16 30V,200A 72 300V,150A
17 30V,300A 73 300V,200A
18 30V,400A 74 300V,300A
19 30V,500A 75 400V,50A
20 30V,600A 76 400V,80A
21  30V,1000A 77 400V,100A
22 30V,2000A 78 400V,200A
23 30V,3000A 79 400V,300A
24  30V,5000A 80 400V,500A
25  36V,1000A 81 400V,700A
26 50V,30A 82 500V,50A
27 50V,100A 83 500V,80A
28 50V,150A 84 500V,100A
29 50V,200A 85 500V,200A
30 50V,300A 86 500V,300A
31 50V,500A 87 500V,500A
32 50V,1000A 88 600V,50A
33 50V,2000A 89 600V,100A
34 60V,100A 90 600V,200A
35 60V,200A 91 600V,300A
36 60V,300A 92 600V,500A
37 60V,500A 93 600V,600A
38 60V,1000A 94 700V,  30A
39 60V,2000A 95 700V,  50A
40 80V,100A 96 700V,100A
41 80V,200A 97 700V,200A
42 80V,300A 98 700V,300A
43 80V,400A 99 700V,500A
44 80V,500A 100 800V,  30A
45 80V,1000A 101 800V,  50A
46 80V,2000A 102 800V,100A
47 100V,100A 103 800V,200A
48 100V,150A 104 800V,300A
49 100V,200A 105 800V,500A
50 100V,300A 106 850V,100A
51 100V,400A 107 850V,200A
52 100V,500A 108 850V,300A
53 100V,1000A 109 1000V,60A
54 100V,2000A 110 1000V,100A
55 150V,100A 111 1000V,300A
56 150V,200A 112 1000V,500A

四、 功能选配
项目 基本功能 选项配功能
启动/停止
稳压/稳流选择
电压表
电流表
计时器
数字安培表
异常报警
远程控制
软启动
PLC控制
RS232-RS485
手动/自动换向

五、 功能使用说明:
◆ 1、带计时器的电源,可通过计时器控制电源工作时间,计时器设置时间走完,电源停止工作,同时蜂鸣器发出报警声提示。计时器有一段式、二段式、三段式、多段式,根据需要可自由选配。
一段式时间设置范围
S 0.01秒—99.99秒
M 1秒—99分59秒
H 1分—99时59分
                       二段式至多段式时间设置范围
0.1S灯亮 0.1秒—999.9秒
S灯亮 1秒—9999秒
M灯亮 1分—9999分
◆ 2. 带安培计的电源,可设置加料时间,最大设置范围1—9999999安培分(如果要以安培小时为单位可将设置值除60即可)。安培(A)显示的数值是工作时的电流值;累计(AH)显示的数值是从出厂到查看时的累加值。
◆ 3. 带PLC接口的电源,可实现与PLC机或者计算机控制,标准模拟量信号有:0—10mA、4—20mA、0—5V、0—10V、等可选。
例如:选择4—20mA的信号接口。 PLC机或者计算机给出1路4-20mA信号和2路
开关信号(无源常开触点)。4—20mA信号控制电源输出大小,对应0—额定
(电压、电流);1路开关信号控制电源工作/待机,1开关信号路控制电源稳压/稳流。同时电源输出2路4—20mA信号,1路电压、1路电流,分别对应0—额定值,供PLC机或者计算机显示用。
◆ 4、带RS232、RS485的电源,可与计算机通讯。
◆ 5、带输出正负换向的电源,通过换向装置可轻而易举实现输出正负极换向,正向时输出标识正为正、标识负为负,反向时输出标识正为负、标识负为正。通常有手动换向和自动换向,手动换向是通过扭子开关控制,自动换向是通过时间控制器控制,只需将时间控制器设置好所需时间,由时间控制器完成输出正负换向。
