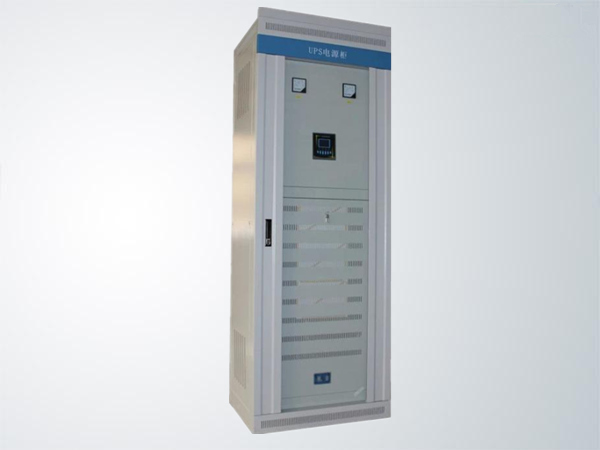

C220V转AC380V电力三相工频正弦波逆变电源

产品特点 :

产品介绍 NHDAG系列工频逆变电源 是针对电力系统对电源的高可靠性要求,以全新的数字技术研制出的第四代工频智能型电力专用逆变电源。采用SPWM脉宽调制技术、IGBT功率模块以及输出

立即咨询
  • 产品详情
产品介绍
    NHDAG系列工频逆变电源是针对电力系统对电源的高可靠性要求,以全新的数字技术研制出的第四代工频智能型电力专用逆变电源。采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器,使逆变电源的输出为一稳频稳压、滤除杂讯、不受电网波动干扰、低失真度的纯净正弦波电源,具有带载能力强,负载兼容性好、直流输入电压范围宽等特点,极大地满足各种用电环境的需求。

  广泛应用于变电站、水电站、铁路、办公自动化、工业生产、军事科研等领域。

  逆变电源可选三种工作模式(需订货时确定):
  纯直流供电型:纯直流输入,直流断电后逆变电源关机停止工作。
  直流主供型:直流与交流双输入,直流优先供电,交流备用;当直流断电后自动切换到交流供电。
  交流主供型:直流与交流双输入,交流优先供电,直流备用;当交流停电后自动切换到直流供电。
主要特点
 ☆ 采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器。
 ☆ 人性化的LED指示灯/LCD液晶界面设计。
 ☆ 自动旁路转换,实现负载不间断工作。(选配)
 ☆ 标准的RS232通信接口。(选配)
 ☆ 防反接、欠压、过压、过载、短路等保护。
技术参数(10-200KVA)
产品型号 NHDA10KVA-2203 NHDA20KVA-2203 NHDA30KVA-2203 NHDA50KVA-2203 NHDA60KVA-2203 NHDA80KVA-2203 NHDA100KVA-2203 NHDA200KVA-2203
额定容量 10KVA 20KVA 30KVA 50KVA 60KVA 80KVA 100KVA 200KVA



额定输入电压 220Vdc
额定输入电流 43A 86A 130A 214A 260A 340A 430A 860
关断电压范围 180V~300Vdc
开机电压范围 190V~300Vdc



允许旁路电压 三相380Vac±15%
输入频率 50Hz±5%
软启动 0~100%,5sec



额定输出电压及频率 三相380Vac,50Hz
输出波形 纯正弦波
额定输出功率 8KW 16KW 24KW 40KW 48KW 64KW 80KW 160KW
输出电压精度 380Vac±2%
输出频率精度 50Hz±0.1%或60Hz±0.1%
波形失真率(THD) ≤3%(线性负载)
电压瞬变 <±5%(动态负载)
恢复时间 <100ms
功率因数(PF) 0.8
过载能力 120%,1min
逆变效率 ≥85%(80%阻性负载)



绝缘强度 1500Vac,1分钟
噪音(1米) ≤60dB
使用环境温度 -10℃~45℃
湿度 20~90%,不结露
使用海拔 ≤2000m
散热方式 风扇散热

LCD液晶显示 输入输出电压、频率、电池电压、负载百分比、温度、工作状态
LED指示 市电、工作、过载、电池、故障
