立即咨询1.概述

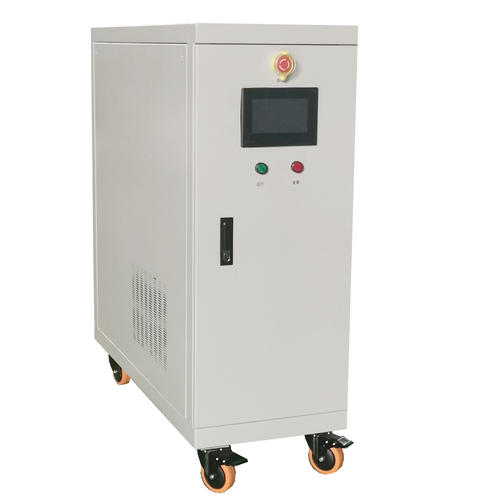

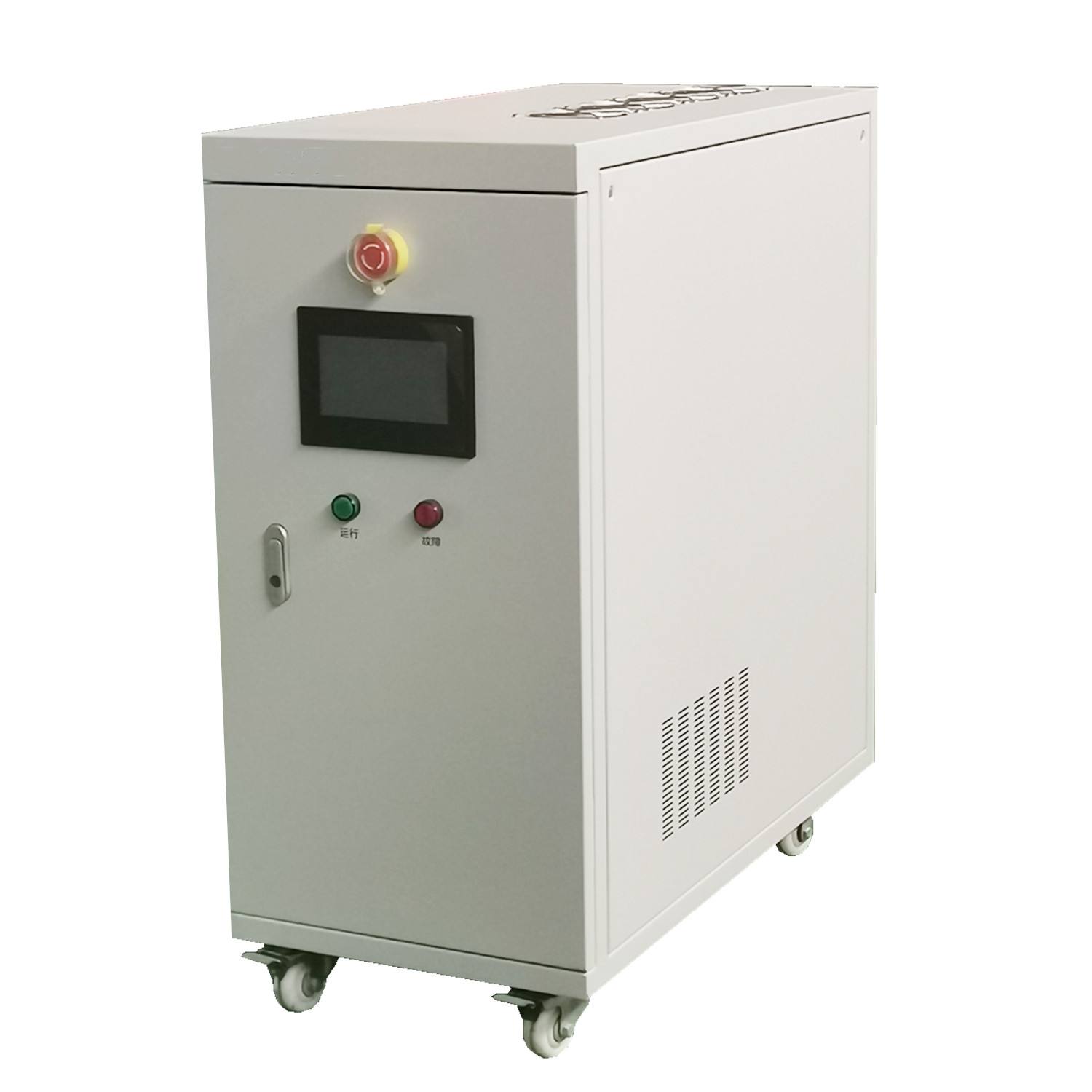

NHDA系列的正弦波逆变电源是采用先进的正弦波脉宽调制（SPWM）技术，主电路采用德国西门子IGBT模块，驱动保护为日本三菱厚膜电路，具有可靠性高、保护功能全、波形失真小、功率大等优点。
2.主要特点
NHDA系列逆变电源输入直流电压为600VDC，输出为交流220VAC,具有以下主要特点：
(1)主电路采用美国INTEL公司微处理器、德国西门子公司IGBT模块、驱动保护为日本三菱机芯,输出部分采用隔离变压器,安全可靠
(2)采用SPWM脉宽调制技术，输出为稳频稳压、失真度低的纯净正弦波
(3)全桥电路结构，适用于任何负载
(4)直流输入端采用先进的反灌杂音抑制技术，交流输入端采用多重滤波，消除市电电网的干扰，与其他共用直流屏的通讯设备互不干扰
(5)交流旁路不间断切换
(6)具有全方位的电源保护方案和完善的自我检测和保护功能。在出现直流输入电压过低告警、过载告警、过热告警及短路时，电源将关闭逆变输出，故障故障排除后，手动复位电源正常工作；输入欠压保护故障消除后输出将自动恢复
(7)电路结构紧凑、效率高、功能强
(8)组屏安装，美观大方
3.技术参数
|
型号(NHDA |
1KVA-6002 |
2KVA-6002 |
3KVA-6002 |
5KVA-6002 |
8KVA-6002 |
10KVA-6002 |
15KVA-6002 |
20KVA-6002 |
30KVA-6002 |
40KVA-6002 |
|
|
功率（Kva） |
1 |
2 |
3 |
5 |
8 |
10 |
15 |
20 |
30 |
40 |
|
|
直流 输 入 |
额定电压(VDC) |
600 |
|||||||||
|
输入电压(VDC) |
400-800 |
||||||||||
|
交流输出 |
输出额定电压及频率 |
220VAC,50Hz |
|||||||||
|
输出电压精度(V) |
220±2% |
||||||||||
|
输出频率精度(Hz) |
50±0.05% |
||||||||||
|
波形失真率(THD) (线性负载) |
≤3% |
||||||||||
|
动态响应时间 (负载0←→100%) |
5% |
||||||||||
|
功率因数(PF) |
0.8 |
||||||||||
|
过载能力 |
110%,3分钟、150%,10秒 |
||||||||||
|
峰值系数(CF) |
3:1 |
||||||||||
|
逆变效率 |
90% |
||||||||||
|
工 作 环 境 |
绝缘强度(输入和输出) |
1500VAC,1分钟 |
|||||||||
|
噪音(1米) |
≤50dB |
||||||||||
|
使用环境温度 |
-10℃~+50℃ |
||||||||||
|
湿度 |
0~90%,不结露 |
||||||||||
|
使用海拔(m) |
≤2000 |
||||||||||
|
指示灯 |
市电、逆变、欠压、过流、过热 |
||||||||||
|
保护功能 |
输入接反保护、输入欠压保护、输出过载保护、输出短路保护,过热保护. |
||||||||||
