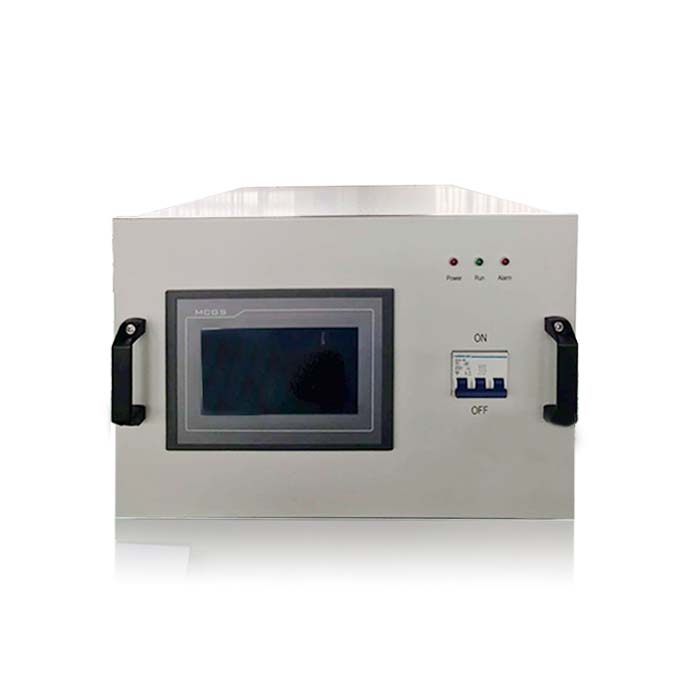

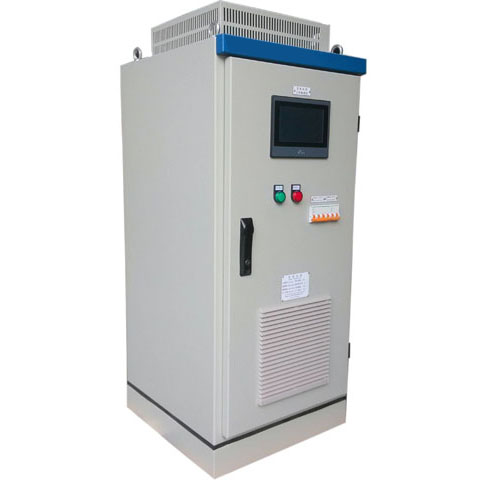

正负换向脉冲电源

产品特点 :

产品简介: 双极性对称脉冲直流电源(正负换向脉冲)是在单脉冲直流电源的基础上增加换向导极输出,产品具备正脉冲、负(换向)脉冲、程序脉冲等功能。其特点是正负脉冲高度对

立即咨询
  • 产品详情

产品简介:


     双极性对称脉冲直流电源(正负换向脉冲)是在单脉冲直流电源的基础上增加换向导极输出,产品具备正脉冲、负(换向)脉冲、程序脉冲等功能。其特点是正负脉冲高度对称。



换向方式(订货需告知):




电子换向(特点是换向无触点,采用IGBT电子形式变换电位,使用周期更长,成本要高于机械换向;)

接触器机械换向(采用接触器换向变换电位会产生触点,由于接触器有触点接触周期,使用寿命不如电子换向,我公司在处理机械换向时会自动停止输出,不带电进行换向动作,延长接触器使用寿命。


技术参数:
1交流输入:单相220VAC、三相380VAC
2功率因数:≥0.9
3效率:≥86%
4输出波形:直流(占空比100%时)、正向负向对称脉冲
5工作方式:稳压、稳流
6输出频率:1HZ~50KHz(任意连续可调)
7输出占空比:0~100%(任意连续可调)
8输出幅值:输出电压:6、12、24、36、48、60、72、96、200、300、500、1000、2000、5000、7200、 10000、16000、20000、25000、30000V、40000V、60000V、80000V、100000V 连续可调;输出脉冲电流:0.1-20000A 连续可调
9环境温度:-10℃~50℃
10冷却方式:风冷、水冷
11控制形式:本机控制、485 通讯(MODBUS通信协议)
12控制方式:手动旋钮控制、7寸液晶触摸屏
13脉冲形式:正脉冲、负脉冲、比例脉冲、间隔脉冲、计数脉冲、计时脉冲、程序脉冲。
14脉冲制式:脉高对称脉冲(UHD)。
15过压、 欠压、过流、超温、IGBT 故障、故障保护选择、故障锁定及显示

应用范围:
微型电路、电铸、精密模具、刻蚀、半导体工业;
接插件、首饰、印刷板、镀贵金属;
镀铬、铜、锌、镍;
污水电解处理、电絮凝;
电容充电;
实验室试验;
微弧氧化;
真空镀膜、磁控溅射;
离子注入;
表面特性改良;

物理实验;

控制界面:



登录界面

监控界面

脉冲参数设定

换向时间设定
