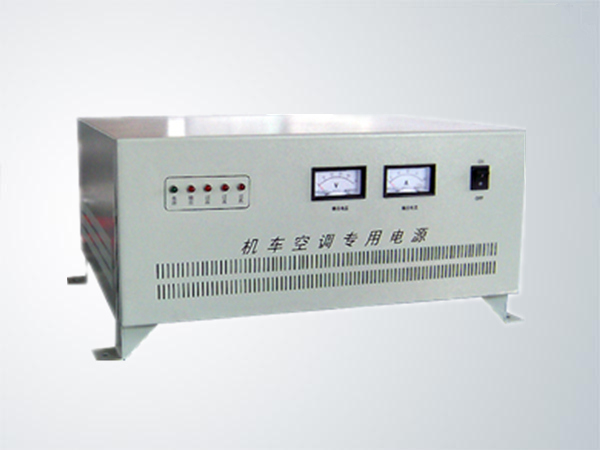

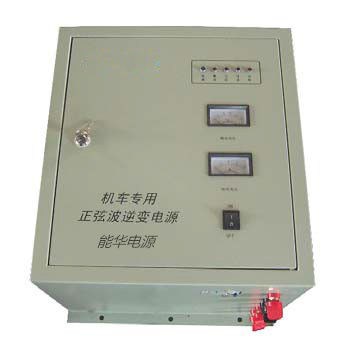

铁路机车正弦波逆变电源(DC110V转AC220V)

产品特点 :

[产品简介] NHDA110系列铁路机车空调专用逆变电源(输入直流110V;输出交流220V),是针对铁道、电力系统的应用要求而精心设计的新一代智能型专用逆变电源,该电源可将车船等直流

立即咨询
  • 产品详情
[产品简介]
NHDA110系列铁路机车空调专用逆变电源(输入直流110V;输出交流220V),是针对铁道、电力系统的应用要求而精心设计的新一代智能型专用逆变电源,该电源可将车船等直流电转化为所需要的交流电,给机车上的空调微波炉等设备提供交流电。电源输入电压范围广,高精度输出、全自动稳定,能适应任何恶劣的电压环境。内部功能部件采用模块化设计,抗震固化处理,结构简洁,维护方便。系统采用智能化控制技术,控制线路简捷、可靠,变换器采用SPWM脉宽调制技术,使逆变电源的输出为一稳频稳压,失真度低的纯净正弦波;并具有带载能力强、负载兼容性好;内置静态电子旁路开关,更是提高了逆变电源供电的连续性、可靠性;直流输入端采用先进的反灌杂音抑制技术,与其它共用设备互不干扰;交流输入端采用输入隔离变压器,使逆变电源与市电完全隔离,消除市电电网的干扰,满足应用系统需要主用交流电源的需求。



[性能特点]
■ 符合铁道行业标准TB/T 3141-2006《机车空调电源》的要求。
■ 输入电压范围宽,稳压精度高,环境适应能力强。
■ 采用DDS波形生成、波形瞬时值双环控制等新技术,输出精度高,波形品质好。
■ 完善的自我保护功能和负载保护功能,可确保设备和操作人员的安全。
■ 人机界面友好,指针、液晶或LED显示,操作简便,使用方便。
[技术指标]
规格型号 NHDA1KVA-1102 NHDA2KVA-1102 NHDA3KVA-1102 NHDA5KVA-1102 NHDA7.5KVA-1102 NHDA10KVA-1102 NHDA20KVA-1102
额定容量 (VA) 1000 2000 3000 5000 7500 10000 20000
直流
输入
输入额定电压 (Vdc) 110
输入电压范围 (VDC) 75 ~ 145
输入额定电流 (A) 10 20 30 50 75 100 190
交流
输出
波形 纯正弦波
输出额定容量 (KVA) 1.0 2.0 3.0 5.0 7.5 10.0 20.0
输出额定功率 (KW) 0.8 1.6 2.4 4.0 6.0 8.0 16.0
输出额定电压及频率 220VAC,50HZ
输出额定电流(A) 4.5 9 13.6 22.7 34.1 45.5 91
输出电压精度(V) 220V±1%
输出频率精度 (Hz) 50±0.05
波形失真率 ≤3%  (线性负载)
动态响应(负载0←→100%) 5%
功率因数 (PF) 0.8
过载能力 120% 1分钟, 150%  10秒钟,  200%  1秒钟
峰值系数 (CF) 3:1
逆变效率 >85%
保护功能 输入防反接,输入欠压,输出过载,输出短路,过温
工作
环境
绝缘强度 1500Vac,1分钟
噪音(1米) ≤50dB
使用环境温度 (℃) -20 ~ +60
湿度 0~90%,不结露
使用海拔  (m) ≤2000
结构
尺寸
结构  W×H×D(mm) 卧式、立式、壁挂
颜色 白色
