产品应用领域 NHAC系列交流恒流电源主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器、互感器等需要需要设定额
立即咨询产品应用领域
NHAC系列交流恒流电源主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器、互感器等需要需要设定额定电流、动作电流、短路电流等热效应进行测试的场合。
产品特点
1、采用先进的双闭环反馈控制技术、成熟的SPWM调制技术、IGBT驱动技术，响应迅速，输出稳定；
2、自保护功能全面：对IGBT及变压器等关键部件进行实时检测（如短路/过流/过热等保护）、对电源输入端口及输出端口进行实时检测（如过压/欠压/缺相等保护）。
3、丰富的远程控制接口：客户可以选配RS232、RS485、开关量、模拟信号等多种远程通讯/远程控制方式，实现远端对电源的控制。
4、智能温控调节风机，降低噪声，延长寿命。
5、电压范围0-5V、0-10V、0-20V；最大电流10000A。
6、三相分调功能（选配）：可选配三相分调功能，三相输出电流独立可调。
7、三相并联功能（选配）：可选配三相并联功能，并联时三相输出相位同相，可在输出端直接并联，作为单相使用，扩大单相电流输出能力。

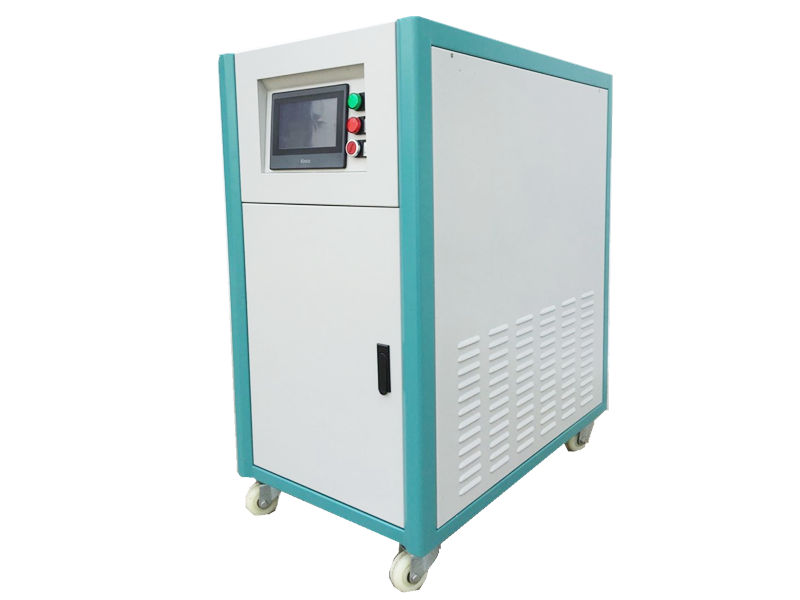

产品外观
控制界面及波形
产品技术参数
|
参数
型号 |
NHAC系列三相输出交流恒流源 |
|
|
工作方式 |
SPWM方式，正弦波输出。 |
|
|
电源输入 |
单相 AC220V±15% 50/60Hz±5%（总容量10kVA以内） 三相四线 AC380V±15% 50/60Hz±5%（总容量10kVA以上） |
|
|
输出相数 |
三相四线，三相独立输出 |
|
|
输出频率 |
范围：40.0～70.0Hz，调节步幅为0.1Hz；额定：50/60Hz |
|
|
频率精度 |
≤0.1% |
|
|
频率稳定度 |
≤0.01% |
|
|
电压范围 |
相电压：0-5V；0-10V；0-20V |
|
|
恒流范围 |
0.1In～1.0In（In为最大额定电流），调节步幅为0.1A/1A/10A In标准值：50A，100A，150A，200A，300A，400A，500A,600A，800A，1000A，1500A，2000A，3000A，4000A,5000A,6000A,8000A，10000A。 |
|
|
恒流精度 |
±（0.5%×设定值 + 0.1%×满量程值） |
|
|
源电压效应 |
≤1% |
|
|
负载效应 |
≤1% |
|
|
电流失真度 |
≤3%（阻性负载，额定频率和电流下） |
|
|
三相相位差 |
120º±2º |
|
|
保护装置 |
过压保护，过载保护，过流保护，功率器件过热保护。 |
|
|
记忆功能 |
自动记忆上次启动运行参数 |
|
|
预置功能 |
在待机状态，可预置输出频率、输出电流等参数。 |
|
|
在线调整功能 |
在运行状态，可在线调整输出频率、输出电流。 |
|
|
三相分调功能 |
可选配三相分调功能，三相输出电流独立可调。 |
|
|
三相并联功能 |
可选配三相并联功能，并联时三相输出相位同相，可在输出端直接并联，作为单相使用，扩大单相电流输出能力。 |
|
|
通信接口 |
可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。 |
|
|
显示 精度 |
电压 |
分辨率：0.01V 精度：±(0.5%×读数值+0.1%×满量程值) |
|
电流 |
分辨率：0.01A/0.1A/1A 精度：±（0.5%×读数值+0.1%×满量程值） |
|
|
显示方式 |
7寸彩色触摸屏显示 |
|
|
工作环境 |
温度：0～40℃ 相对湿度：≤90%RH |
|
