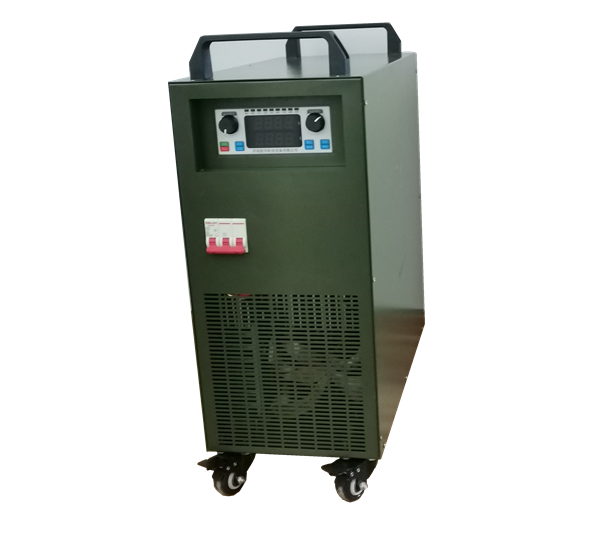

28V启动直流电源

产品特点 :

一、概述 DC28.5V航空直流电源采用高压模式PWM控制盒IPM高频全桥变换技术,是利用逆变技术将50Hz工频电源变换28V直流电源,供民用和军用飞机启动和机载设备通电检查使用。产品采用先

立即咨询
  • 产品详情

一、概述

DC28.5V航空直流电源采用高压模式PWM控制盒IPM高频全桥变换技术,是利用逆变技术将50Hz工频电源变换28V直流电源,供民用和军用飞机启动和机载设备通电检查使用。产品采用先进的SPWM逆变技术和智能控制系统,选用最先进和极可靠的工业标准元件,采用一流的生产工艺,使其具有优越的性能指标和高可靠性。 可根据用户要求提供固定式和移动式。动态响应快,过流能力强,输出纹波低。具有体积小,重量轻,噪声低,效率高,操作简单等优点。28V航空直流电源是通过机坪(机库)的地井/终端柜方式供电,满足飞机检修和维护的用电要求。广泛应用于航空航天、地面雷达站、舰船、潜艇、计算机站、军事精密仪器仪表和进口设备的电源设备。



二、性能特点:

1、采用高频PWM和IPM全桥变换技术,效率高于85%
2、优良的输出稳定性:源电压≤0.5%,负载效应≤0.5%
3、输出纹波低于≤1%
4、保护功能完备,保障电源设备正常运行和负载的安全
5、10圈电压调节电位器,电压在18V~32V的范围内调节
6、10圈电流调节电位器,在短路和过载情况下,可以限制输出电流值从额定值的30%至105%之间变化
7、电流输出范围:100A~2000A
8、LED电压、电流数字显示,启动停止操作方便。



三、适用场合
飞机及机载设备启动和实验
雷达、导航等军用电子设备的制造、检测和维修等飞机外场检修和维护
飞机模拟测试、航空航天、车辆舰船等国防场所特种直流测试和供电
其他一切需要使用直流电源的场合

四、执行标准

GJB181-86 飞机供电特性及对用电设备的要求
GJB572-88 飞机地面电源供电特性及一般要求
QJ988-86 地面直流电源通用技术条件
ISO6858 飞机地面支援电源一般要求
GJB 181A-2003《飞机供电特性》
GJB 572-88 《飞机地面电源供电特性及一般要求》
MH/T 6018-1999《地面静态电源》


五、技术参数

输入 输入电压范围 三相380V±15%
频率 47-63HZ
输出 外特性 恒电压CV
额定输出电压 28.5V
输出电压范围 0~35V
额定输出电流 0~2000A内任选
输出电流范围 0~105%额定输出电流
启动最大电流 2400A
源电压效应 <±0.1%
负载效应 <±0.2%(阻性负载)
满载纹波有效值 <±0.5%
高频噪声 <±2%
负载响应时间 1ms
效率 >90% @ 100% load
显示 数字电压表 (4 1/2)  规格:±0.5%rdg+2digit
数字电流表 (4 1/2)  规格:±0.5%rdg+2digit
工作条件 储存温度 -40℃~+60℃
工作温度 -20~46℃(普军型)-25~55℃(外贸型)
相对湿度 ≤95%(无凝露)
防护等级 IP20
大气压力 80~106KPc(海拔2000m以下)
噪声 < 65 dB at 1 meter
保护 输入缺相保护 三相输入的型号
过电压保护设定 3V到110%额定最大电压,过压时自动保护并告警
输出过流保护 若电流超过850A,电源工作5秒后自动关机, 10秒钟后恢复正常输出。可以连续保护自启动转换。
短路保护 输出端可长时间短路,短路时有声光报警 当短路解除后,电源自动恢复正常工作
过热保护 >85℃动作,当过温解除后,可以自动恢复输出
可靠性 平均无故障工作时间:大于20000小时
绝缘要求 绝缘强度 输入对壳AC2000V/1分钟,漏电流小于10mA
输入对输出AC1500V/1分钟,漏电流小于10mA
绝缘电阻 输入对壳、输入对输出:DC1000V,大于100MΩ
输出对壳:DC500V,大于100MΩ
冷却装置 强制风扇冷却
引线压降补偿 具有自动引线压降补偿功能
机箱 三防要求 所有部件均符合国标、国军标
冲击、振动要求 符合国标、国军标
尺寸(宽×高×内深)mm 视功率而定
重量 视功率而定
选配附件 1.飞机地面连接器(PJD-450HT)
2.航空电缆(10m,15m,20m)

六、型号规格

型号

 规格

 NHZDY28-10

 DC28V 10A

 NHZDY28-30

 DC28V 30A

 NHZDY28-50

 DC28V 50A

 NHZDY28-100

 DC28V 100A

 NHZDY28-150

 DC28V 150A

 NHZDY28-200

 DC28V 200A

 NHZDY28-300

 DC28V 300A

 NHZDY28-500

 DC28V 500A

NHZDY28-1000

DC28V 1000A

NHZDY28-1500

DC28V 1500A

NHZDY28-2000

DC28V 2000A
