通信直流远供电源

产品特点 :

一、 远供电源基本介绍 远程供电的应用模式分为单端(仅局端)和双端(局端+远端)两种网结构。直流远供电源系统由局端设备和远端设备两部分组成。远程供电的基本工作原理:将

立即咨询
  • 产品详情
一、 远供电源基本介绍
     远程供电的应用模式分为单端(仅局端)和双端(局端+远端)两种网结构。直流远供电源系统由局端设备和远端设备两部分组成。远程供电的基本工作原理:将机房的后备电源-48V基础电源经局端设备隔离升压为直流高压(230-410V)通过复合光缆或专用电缆远距离输送至远端(负载)设备端,远端再将直流高压变压至负载设备所需的标准输入电压(-48V,DC260V或AC220V)为远端通信设备供电,可提供24小时不间断稳定的供电,以及恶劣条件下免维护的供电保证。
性能特点:对输电线路具有输出过压、开路、短路、漏电、防雷、强电入侵等保护功能;当输电线路发生以上故障时,局端设备≤50ms内自动保护,停止输出直流高压,只输出≤48V的线路检查电压,并在系统保护时,具有声、光报警功能,不同的保护状态对应不同的指示灯,不影响其他模块正常工作。待故障排除后,设备延时30S自动恢复输出供电,无需人工复位操作。设备防浪涌功能。防雷等级20KA、30KA、60KA(根据使用条件自行选择)。远端模块输出电压可调。

二、远供设备与技术指标
1、局端

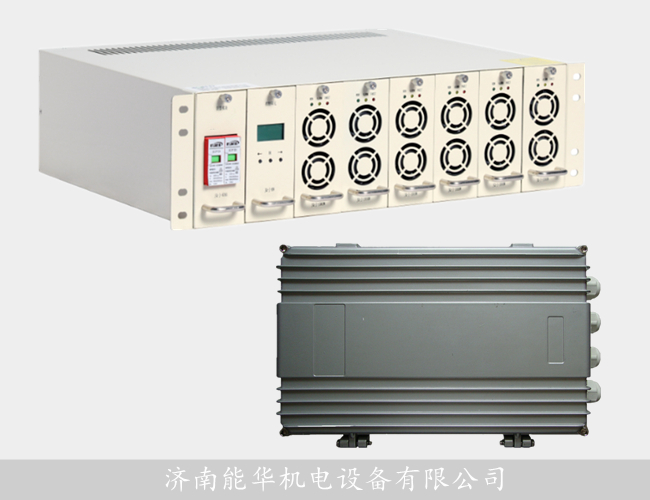

5000W远供电源局端正面



5000W远供电源局端背面

局端主要技术指标
名称 5000W 3000W
局端输出功率 ≥5000W ≥3000W
单模块功率 1000W 600W
功率模块冗余要求 4+1
局端输出电压 230V~410V,连续可调
局端转换效率 ≥90.5%(48V输入380V输出80%负载)
并机均流功能 具备
防雷保护局端直流输出端:能承受8/20us, 30KA的冲击3次
工作环境指标
局端工作温度 -20℃~+55℃
局端温度要求 ≤93%
局端大气压力 86kpa~106kpa

2、远端


室外防水型远端AC220V800W

  室外防水型远端-48V800W



室内型低压远端3000W

远端主要技术指标
名称 DC-48V  800W;1200W;2000W;3000W
直流输入电压范围 DC230V~410V
远端输出电压 DC50V-54V
远端转换效率 ≥92%
远端输出纹波 ≤200mV
防雷保护 远端直流输入端8/20us,幅值为10 KA的冲击3次
工作环境指标
远端工作温度 -50℃~+65℃
远端湿度要求 ≤95%
远端大气压力 86kpa~106kpa
室外型远端防护等级 IP65


   3、防雷单元

室外防水型防雷单元
防雷单元技术指标
防雷等级: 30KA或40KA
功    能: 防雷保护,可内置熔纤盘及光电分离
外形尺寸: 防水外壳:(320*200*100mm)
安装方式: 壁挂、抱杆

4、分配单元:

                               室内型分配单元


分配单元技术指标
输入路数: 1路
输出路数: 1路、5路、10路
功    能: 开路、过载
结构尺寸: 室内型:19英寸1U高、室内型(480*250*25mm)
安装方式: 防水型:壁挂、抱杆;  室内型:19英寸标准机柜
