一、简介

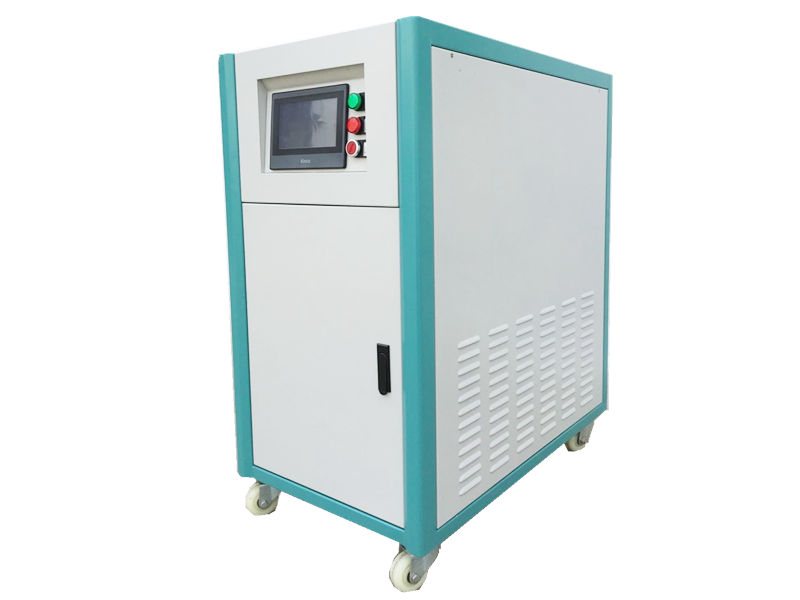

本系列产品采取电力电子变换和智能控制技术，主要为飞机及机载设备地面供电、军用电子电气设备测试需要而设计的高性能电源。
二、适用场合
主要用于飞机及机载设备、雷达、导航等400Hz供电要求场合，是传统发电机组变频电源的换代产品。用户为航空研究所、军工厂、部队、民航等客户群体，应用在实验室、电气车间、计量检测室、飞机机库、停机坪等场合。
三、执行标准
GJB181A-2003 飞机供电特性
GJB572A-2006 飞机外部电源供电特性及一般要求
MH/T6018 地面静变电源
MIL-STD-704E 飞机供电特性
四、技术特点
1、三相独立设计，每相均可单独可调；
2、电缆压降自动补偿功能；
3、高亮度液晶显示，优化人机对话界面，操作简单；
4、输出截流功能，可以适应冲击型负载启动要求；
5、采用高频开关变换技术，多环控制，输出波形品质高、响应时间快、动态特性好；
6、开机自检功能，保证运行过程稳定、可靠；
7、优越的过载能力设计，能满足不同负载的工作要求；
8、优化风道设计，提高了电源散热能力，减少热损耗，延长了产品寿命。
五、技术参数
产品技术参数（500VA-6kVA）
|
参数
型号 |
NH400- 13005 |
NH400- 13010 |
NH400- 13020 |
NH400- 13030 |
NH400- 13060 |
||
|
输出容量 |
500VA |
1kVA |
2kVA |
3kVA |
6kVA |
||
|
输出功率因数 |
0.8 |
||||||
|
工作方式 |
SPWM方式，正弦波输出。 |
||||||
|
电源输入 |
单相AC220V±15% 50/60Hz±5% |
||||||
|
输出相数 |
三相四线 |
||||||
|
输出频率 |
范围：300～500Hz,调节步幅为1Hz；额定：400Hz |
||||||
|
频率精度 |
≤0.1% |
||||||
|
频率稳定度 |
≤0.01% |
||||||
|
输出相电压 |
额定：115V，范围：1.0～150.0V，调节步幅为0.1V |
||||||
|
源电压效应 |
≤1% |
||||||
|
负载效应 |
≤1% |
||||||
|
输出电压失真度 |
≤2.0%（阻性负载，额定频率和电压下） |
||||||
|
三相相位差 |
120º±2º |
||||||
|
电压不平衡度 |
≤1% |
||||||
|
动态特性 |
100%突加突卸负载，电压突变≤5%，恢复时间20ms。 |
||||||
|
保护装置 |
短路保护，过载保护，过流保护，过欠压保护，功率器件过热保护。 |
||||||
|
过流（过载） 保护特性 |
105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。 |
||||||
|
记忆功能 |
自动记忆上次启动运行参数 |
||||||
|
预置功能 |
在待机状态时，可预置输出频率、输出电压等参数。 |
||||||
|
在线调整功能 |
在运行状态时，可在线调整输出频率、输出电压。 |
||||||
|
通信接口 |
可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。 |
||||||
|
输出 /显示 精度 |
电压 |
分辨率：0.1V 精度：±(0.5%×读数值+0.1%×满量程值) |
|||||
|
电流 |
分辨率：0.01A 精度：±（0.5%×读数值+0.1%×满量程值） |
||||||
|
功率 |
分辨率：1W 精度：±1%（功率因数0.8以上） |
||||||
|
显示方式 |
LED显示 |
||||||
|
效率 |
≥80% |
≥85% |
|||||
|
噪声等级 |
≤60dB |
||||||
|
外形尺寸 宽×深×高(mm) |
482*530*265（6U） |
482*530*265（6U） 410*560*650 |
460*680*830 |
||||
|
工作环境 |
温度：0～40℃ 相对湿度：≤90%RH |
||||||
产品技术参数（10kVA-200kVA）
|
参数
型号 |
NH400- |
||||||||||
|
33 100 |
33 150 |
33 200 |
33 300 |
33 450 |
33 600 |
33 750 |
33 1000 |
33 1500 |
33 2000 |
||
|
输出容量 （kVA） |
10 |
15 |
20 |
30 |
45 |
60 |
75 |
100 |
150 |
200 |
|
|
输出功率因数 |
0.8 |
||||||||||
|
工作方式 |
SPWM方式，正弦波输出。 |
||||||||||
|
电源输入 |
三相四线AC380V±15%；50/60Hz±5%。 |
||||||||||
|
输出相数 |
三相四线 |
||||||||||
|
输出频率 |
范围：300～500Hz,调节步幅为1Hz；额定：400Hz |
||||||||||
|
频率精度 |
≤0.1% |
||||||||||
|
频率稳定度 |
≤0.01% |
||||||||||
|
输出相电压 |
额定：115V，范围：1.0～150.0V，调节步幅为0.1V |
||||||||||
|
源电压效应 |
≤1% |
||||||||||
|
负载效应 |
≤1% |
||||||||||
|
输出电压失真度 |
≤2.0%（阻性负载，额定频率和电压下） |
||||||||||
|
三相相位差 |
120º±2º |
||||||||||
|
电压不平衡度 |
≤1% |
||||||||||
|
动态特性 |
100%突加突卸负载，电压突变≤5%，恢复时间20ms。 |
||||||||||
|
保护装置 |
短路保护，过载保护，过流保护，过欠压保护，功率器件过热保护。 |
||||||||||
|
过流（过载） 保护特性 |
105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。 |
||||||||||
|
记忆功能 |
自动记忆上次启动运行参数 |
||||||||||
|
预置功能 |
在待机状态时，可预置输出频率、输出电压等参数。 |
||||||||||
|
在线调整功能 |
在运行状态时，可在线调整输出频率、输出电压。 |
||||||||||
|
通信接口 |
可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。 |
||||||||||
|
输出 /显示 精度 |
电压 |
分辨率：0.1V 精度：±(0.5%×读数值+0.1%×满量程值) |
|||||||||
|
电流 |
分辨率：0.01A/0.1A 精度：±（0.5%×读数值+0.1%×满量程值） |
||||||||||
|
功率 |
分辨率：1W 精度：±1%（功率因数0.8以上） |
||||||||||
|
显示方式 |
LED显示，可选配彩色触摸屏显示 |
||||||||||
|
效率 |
≥85% |
||||||||||
|
噪声等级 |
≤65dB |
≤70dB |
|||||||||
|
外形尺寸 宽×深×高(mm) |
510*850*1000 |
1000*780* 1250 |
1200*700* 1320 |
1340*740* 1500 |
|||||||
|
工作环境 |
温度：0～40℃ 相对湿度：≤90%RH |
||||||||||
备注：接受大功率及非标产品的特殊定制；接受特殊定制。
