高速公路远程供电解决方案

文章出处:未知 人气:发表时间:2020-09-17 00:06

一、产品简介:
NHAC系列交流远程供电系统是济南能华机电设备有公司为高速公路拆除省界收费站而增设的门架系统和高速公路全程监控系统提供远距离交流供电的专用电源系统,它能够为远距离的外场设备,例如拆站门架系统,全程监控系统,5G手机基站等提供稳定可靠的交流稳压电源。

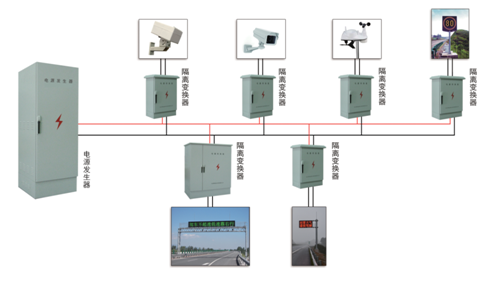

本系统主要由电源发生器(又称局端机或上位机)、隔离电源变换器(又称远端机或下位机)和传输电缆三部分组成。局端机布设在高速公路的收费站或服务区的供电机房内,远端机布设在高速公路沿途的门架系统或各个外场监控设备旁,传输电缆布设在局端机和远端机之间的高速公路沿线。


二、电源发生器(局端)性能特点及技术参数


2-1、电源发生器(局端)性能特点
-- 采用PWM精细电压调节技术;
-- 具有过流、过压保护功能;
-- 模块化热插拔结构;
-- 零切换自动旁路系统;
-- 软件和硬件均采用抗干扰设计,提高抗干扰能力;
-- 提供设备自诊断功能,方便设备的维护;
-- LCD显示电流、电压;
-- 上电自动投入功能,来电无须重新启动;
-- 设有遥控和通讯接口,方便与计算机控制系统连接。
2-2、 电源发生器(局端)主要技术指标
-- 额定工作电压:220VAC±15%;或380VA±20%;
-- 额定工作频率:50Hz±15%,优于50(1±4%)Hz;
-- 额定输出功率:2kVA、3kVA、5kVA、7.5kVA、10kVA、15kVA、20kVA、25kVA、30kVA,35kVA,40kVA,50kVA;
-- 额定输出电压交流:≤800VAC;
-- 输出方式:交流两相;
-- 输入效率:>95%;
-- 输入功率因数:>0.95
-- 输入电流谐波部分:<5%
-- 工作温度:-40℃~+75℃;
-- 存储温度:-40℃~+85℃;
-- 相对湿度:0~95%,无凝露。
-- 噪声:<50db
-- 海拔高度:0~4500m。
-- 防雷性能:可防雷区1~2区,标称放电电流(8/20uS)50kA;响应时间小于1μS。
--内置智能配电仪表,实现对设备运行状态的实时监测。


三、隔离电源转换器(远端)的性能特点及技术参数


3-1、隔离电源转换器(远端)性能特点
-- 具有过流、过压保护功能;
-- 模块化热插拔结构;
-- 零切换自动旁路系统;
-- 软件和硬件均采用抗干扰设计,提高抗干扰能力;
-- 上电自动投入功能,来电无须重新启动;
-- 带有上电过零启动功能;
-- 带有时序控制功能。
-- LCD显示电流、电压;
-- 设有遥控和通讯接口,方便与计算机控制系统连接;
-- 线路全部进行防潮处理,适于潮湿地区使用。
3-2、隔离电源转换器(远端)主要技术指标
-- 电源容量:1KVA、2kVA、3kVA、5kVA、7.5kVA,10kVA,15kVA。
-- 输入: ≤800VAC
-- 输出电压:220VAC±1%。
-- 输出频率:(50±0.2)Hz。
-- 输出波形:正弦波,失真度<2%。
-- 过载能力:125%额定负载,10Min。
-- 输出功率因数:<0.8。
-- 输出电源效率:>95%。
-- 测量控制精度优于1%。
-- 防雷性能:可防雷区1~2区,标称放电电流(8/20uS)50kA;响应时间小于1uS。
-- 工作温度:-40℃~75℃。
-- 存储温度:-40℃~85℃。
-- 工作湿度:0~95%,无凝露。
-- 海拔高度:4500m。
-- 噪声:<50db
-- 配电回路数≥6,按照用电设备用量进行配置。
-- 内置智能配电仪表,实现对设备运行状态的实时监测。
