电解电源应用介绍

  通过电解海水制氯、电解盐水制氯即采用电解法，以盐(NaCI)为原料通过次氯酸钠发生器电解生成次氯酸钠((NaCL+H2O==NaCLO+H2↑)的方法。次氯酸钠发生器生产和研制己有一百多年的历史，已被证明是一种安全、可靠、运行成本较低、药物投加准确、消毒效果佳的设备。对于次氯酸钠发生器，我国已于1990年1月12日发布了GB12176一1990国家标准。是一种己经认可、技术非常成熟的方法，因而在医院污水处理，饮用水消毒及禽畜养殖场消毒和游泳池中水处理上都有广泛的应用。

此外，在食品行业的在线清洗(CIP)或在线消毒(SIP)次氯酸钠发生器也开始得到运用。目前，次氯酸钠发生器作为一种安全实效的常规水处理设备已引起全社会各个部门的高度重视，具有广泛的发展前景。

采用电解法产生次氯酸钠，必须使用电解电源，它为电解法提供直流电。

电解海水整流器/电解制氯整流器原理介绍

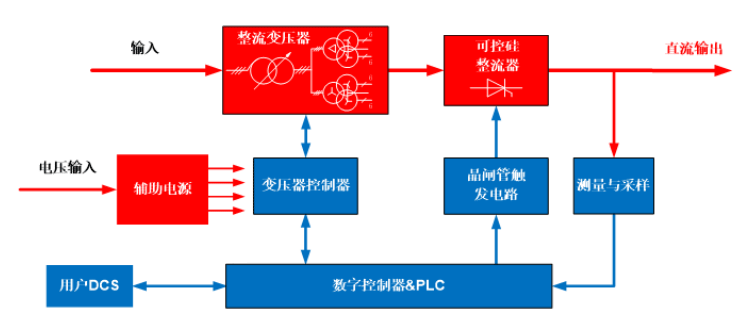

电解海水整流器将电网的交流电经整流变压器调压后，通过可控硅整流电路进行整流、调压，控制系统实现系统的测量采样、内部计算、触发控制、保护、通讯等功能，实现稳定的直流输出。整流电路一般有三相桥和双反星两种形式，根据输出参数选择合适的电路形式，以实现系统的优化，三相桥和双反星两种形式如下图所示。

电解电源主要技术特点

l 整流器柜功能和作用：将整流变压器交流电经整流元件的整流变换成额定输出为直流输给电解槽

l 整流方式、电路形式及结构

l 整流方式：晶闸管可控整流方式

- 电路型式：三相桥或双反星整流形式

- 结构：

· 整流器的冷却方式采用风冷或水冷。

· 整流器的控制回路由一套全数字、智能化整流控制单元构成。

· 壳体为碳钢，表面喷塑，外壳颜色为国际色标：RAL7035。

· 主回路母线表面镀锡

· 整流器柜门上触摸屏，用于输出显示、状态显示，操作、报警，历史记录等。

· 柜内装有230V照明灯座，门内侧装有照明灯开关

· 柜内装有防凝露装置

· 整流器柜落地安装，四角设有地脚螺栓安装孔。

· 符合GB3859的有关规定。

l 整流控制与保护

- 全数字、智能化控制单元

整流器柜的主控制单元是一套由微处理器管理的全数字、智能化控制单元。控制单元具有完美的整流调节和控制功能，控制精度高，保护功能完善。

控制单元可以自动完成主回路和控制回路的相序识别和调整，这为整流器柜的安装和调试提供了极大的方便。

- 整流器的操作控制特性

· 控制特性

整流器的输出控制采用恒电流控制，由控制单元输出高频调制脉冲，由电流给定和电流反馈（由霍耳元件给出）经PID调节控制脉冲的移相改变晶闸管的导通角以控制输出电流。

- 整流器的保护特性

整流器有完备的自诊断和保护功能，保护项目如下：

· 过流保护

输出电流超过设定的极限值时，控制单元自动封锁触发脉冲，关断主回路的输出电流，并发出报警信号进行声光报警。

· 过压保护

当输出电压值超过设定极限值时，控制单元自动封锁触发脉冲，关断主回路输出电流，并发出报警信号进行声光报警。

· 快速熔断器保护

在六相整流臂上都装有快速熔断器，当某相因不平衡电流而引起过流时，熔断器快速熔断而保护主回路，同时给出熔断信号，控制单元自动封锁触发脉冲，关断主回路电流输出，同时发出报警信号进行声光报警。

· 缺相保护

当控制电源或主回路电源缺相时，控制单元自动封锁触发脉冲，关断主回路电流输出，同时发出报警信号进行声光报警。

· 外回路负载保护

控制单元可以接收外回路故障信号，关断主回路的电流输出，以达到保护外回路负载的目的。

· 掉电安全特性

无论主回路掉电或控制回路掉电，整流器均处于关闭状态。

所有故障和保护动作都可发生声、光报警信号，整流器柜的面板上装有所有报警故障源定位指示灯。并可在控制单元的编程器上读出更为详细的信息。这些故障信号和信息同时可以传送到程控柜和上位机。

电解海水整流器主要技术参数

l 额定直流输出电压：根据客户要求

l 额定直流输出电流：根据客户要求

l 直流输出电压调节范围：  0-100%

l 直流输出电流调节范围：  0-100%

l 整流方式：双反星或三相桥

l 冷却方式：风冷或水冷

l 调节方式：恒流，晶闸管移相

l 恒流控制误差：0.5%

l 外壳防护等级：IP34或更高

l 整流柜效率：﹥93%（额定工况时）;

l 远控通讯接口：RS485、4-20mA、0-10V、以太网可选

l 功率因数：﹥0.90(α＜10°);

l 过载能力：105%连续，150% 1分钟；
