大功率直流远供电源系统施工案例

文章出处:未知 人气:发表时间:2020-06-06 11:30

 大功率直流远供电源系统施工案例


1、基本情况

甘肃某现通信机房安装高频开关电源1 套,向通信设备供电。系统于2016年开通启用,目前直流负载为15A。

2、存在问题

现交流输入电压为140V,开关电源出现故障告警,长期处于“低电压”状态,时间长了,将会损坏设备,影响通信供电。

3、原因分析

不管导体采用哪种材料(铜、铝)都会造成线路一定的电压损耗,而这种损耗(压降)不大于输出电压的5%属于正常。

220V/380V电源输出配置的电缆,当传输距离远时,如达500米以上,必须考虑线路的压降问题,避免因电压太低,导致设备无法正常工作。

通过计算,长度2千米,直流负载为15A,考虑到还要给2 组电池充电,按总负载3KW 计算,开关电源交流输入电缆需配装50mm2铜线电缆或95mm2铝线电缆,才能符合国家供电标准。

目前,通信机房在用的高频开关电源系统的交流输入电缆为16mm2铝线电缆,长度2千米。显然供电电缆线径不够。

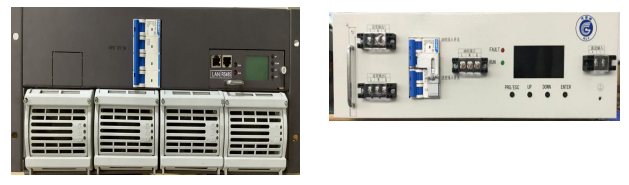

针对客户的问题,我公司制定两种解决方案,第一种是更换电力电缆;第二种是采用直流远供电源系统。
